BricsCAD V26 donosi 13 unapređenja koja značajno pojednostavljuju svakodnevno 2D crtanje i omogućavaju brži i efikasniji rad. Već pri pokretanju primijetićete moderniji i pregledniji korisnički interfejs, dok brojna poboljšanja u pozadini smanjuju broj potrebnih klikova i ubrzavaju izradu tehničke dokumentacije. U nastavku donosimo pregled najvažnijih novosti koje BricsCAD Lite i Pro čine još produktivnijim alatima za 2D projektovanje.

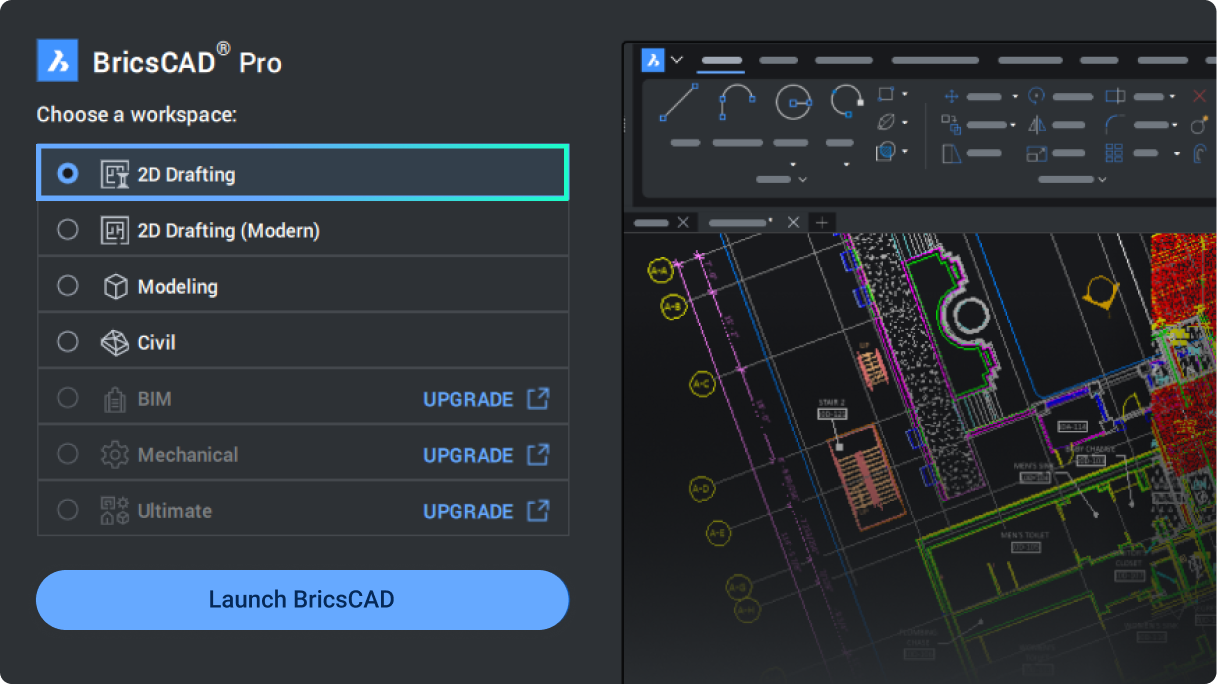

Pojednostavljeni pokretač i radni prostori
BricsCAD V26 donosi novi pokretač i pojednostavljen korisnički interfejs: manje radnih prostora objedinjeno je u jednu traku s alatima (Ribbon), bez odricanja od fleksibilnosti. Odaberite radni prostor koji odgovara vašem načinu rada, a Ribbon će se automatski prilagoditi.
- 2D Drafting: klasični Ribbon iz V25
- 2D Drafting Modern: modernizovani Ribbon iz V25
- Modeling: optimizovan za 3D projektovanje
- Civil Survey: prilagođen alatima za geodetske projekte
- Toolbars Classic: radni prostor zasnovan na alatnim trakama, bez Ribbon-a
Bez obzira na to da li radite 2D crtanje, izrađujete složene 3D modele ili radite na geodetskim projektima, BricsCAD nudi radni prostor prilagođen vašem načinu rada.

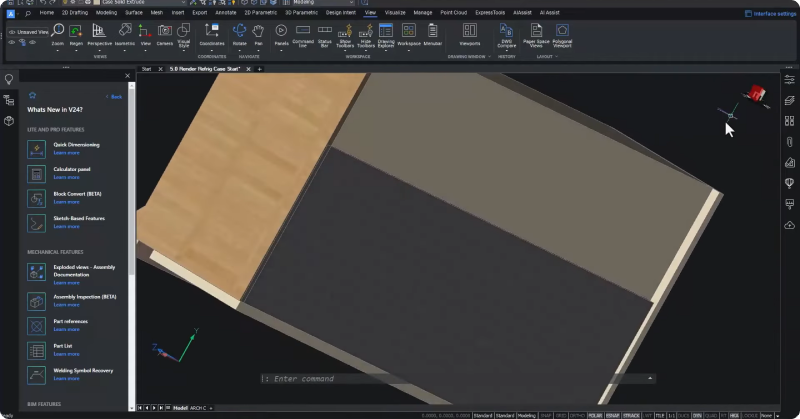

Redizajniran LookFrom widget
LookFrom widget je redizajniran na Windows i macOS platformama, s modernijim izgledom, jasnijim vizuelnim prikazom i dinamičkim pozicioniranjem. Kada pređete mišem preko widgeta, pojavljuju se strelice za standardne poglede. Za postavljanje vlastitog pogleda kliknite i povucite kako biste slobodno rotirali prikaz ili kliknite na stranu ili ugao kocke za prelazak na unaprijed definisan pogled.
Radi i u paper space okruženju: kada aktivirate viewport, widget se pojavljuje i ponaša se isto kao u model space okruženju. Ako više volite prethodnu verziju widgeta, postavite sistemsku varijablu “Use new LookFrom” na 0 i ponovo pokrenite BricsCAD.

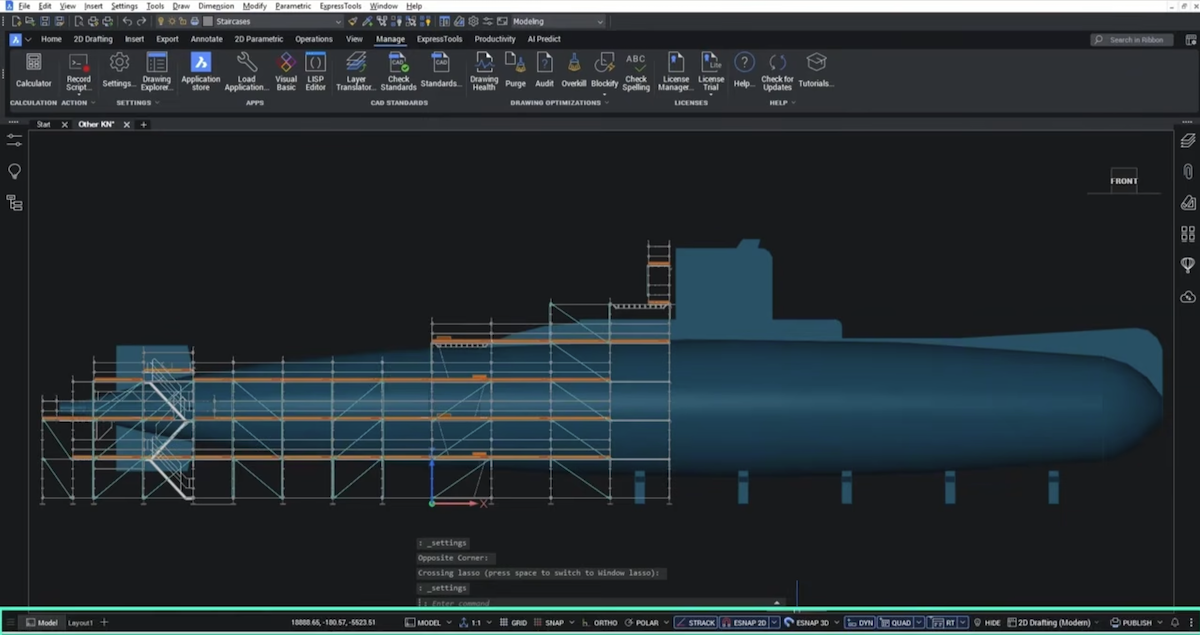

Qt statusna traka kao podrazumijevana
Qt statusna traka, predstavljena u verziji V25, sada je podrazumijevana, pružajući poznatiji korisnički interfejs odmah nakon pokretanja programa. Ako želite da se vratite na prethodnu statusnu traku, postavite sistemsku varijablu “Use new status bar” na 0 i ponovo pokrenite BricsCAD.

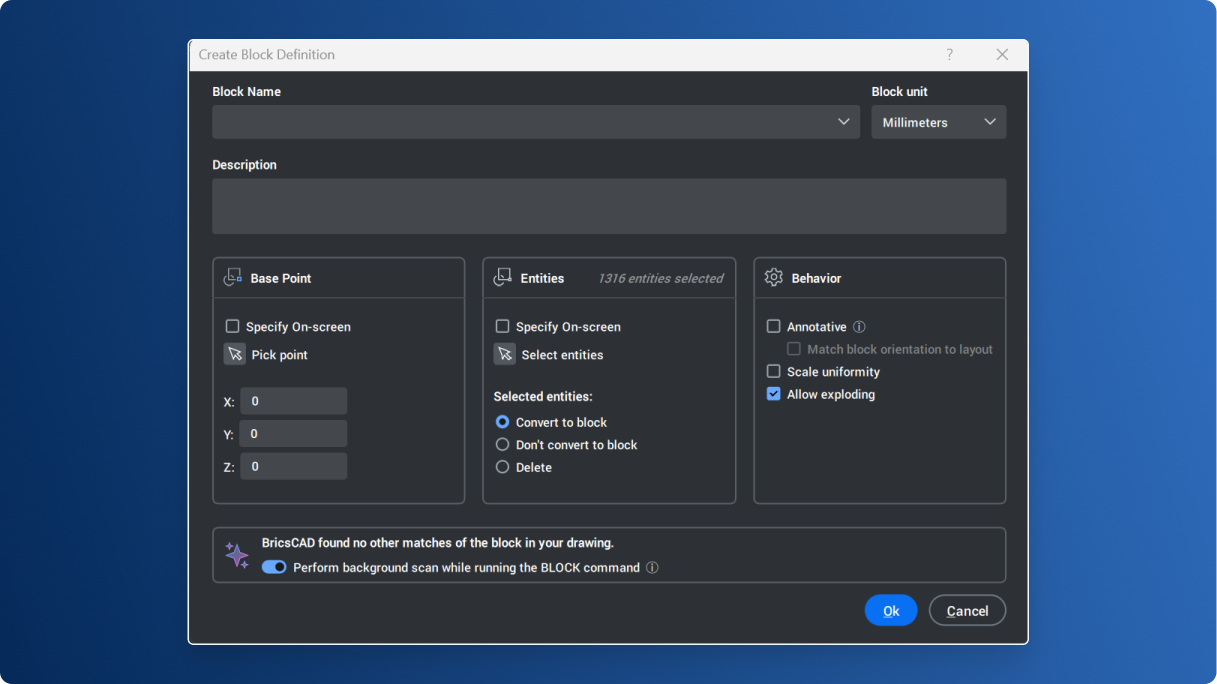

Blockify, sada ugrađen u komandu Create Block
Jeste li se ikada zapitali zašto Blockify nije bio dio alata Create Block? I mi jesmo. Sada jeste.
Kada definišete blok, uključite novu opciju Background Scan i BricsCAD će tokom rada provjeravati postoje li odgovarajuće definicije blokova. Ako pronađe podudaranje, možete ponovo koristiti postojeću definiciju umjesto kreiranja duplikata. Pokrenite ovu opciju na crtežu punom ponavljajuće geometrije. BricsCAD će pronaći duplikate, a zatim otvoriti poznati Blockify panel kako biste mogli uvećati pronađena podudaranja i pretvoriti jedan, neke, nijedan ili sve njih u blokove.

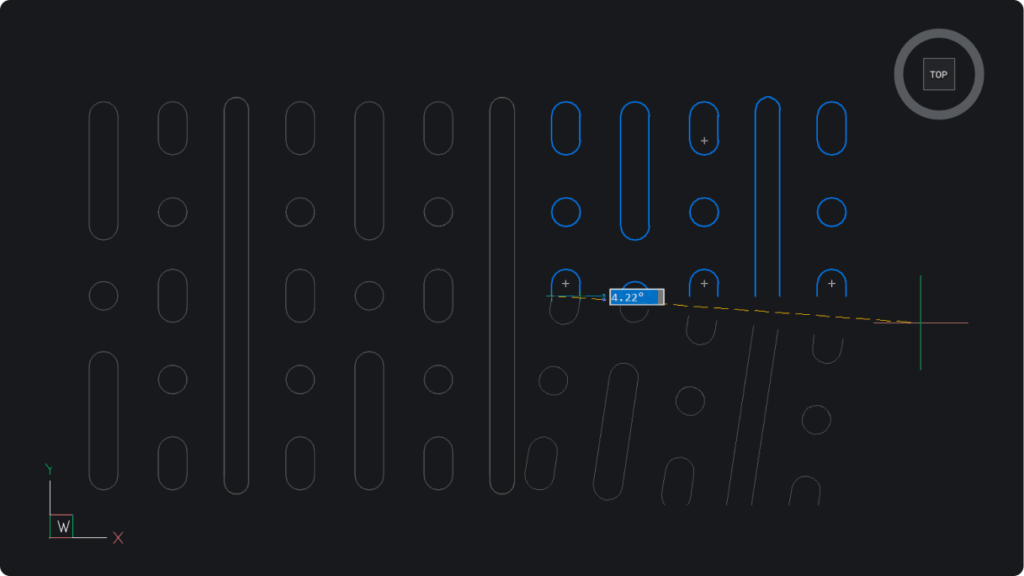

Pregled komandi Trim i Extend u stvarnom vremenu
Nova sistemska varijabla za pregled komandi dodaje prikaz u stvarnom vremenu komandama Trim i Extend. Podrazumijevano je isključena, pa jednostavno otvorite dijalog Settings i označite Command Preview kako biste je uključili.
Dok je komanda Trim aktivna, pređite pokazivačem preko entiteta i segment koji će biti uklonjen biće označen sivom bojom, tako da možete tačno vidjeti šta će biti uklonjeno prije nego što kliknete. Isto važi i za Extend: držite Shift kako biste pregledali na koji način će se entitet produžiti. Prikaz rezultata u stvarnom vremenu prije potvrde štedi klikove i uklanja nedoumice.

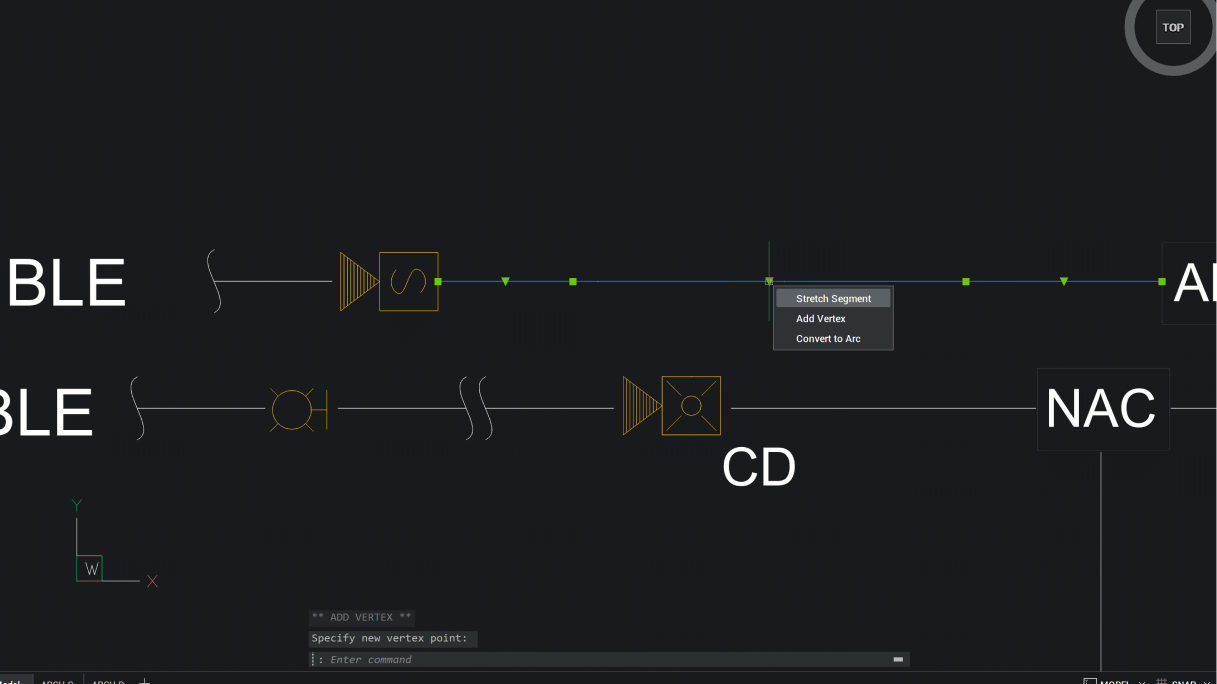

Kontekstualno uređivanje pomoću hvataljki
Hvataljke sada prikazuju kontekstne menije u zavisnosti od tipa hvataljke i entiteta, omogućavajući pristup najrelevantnijim komandama tačno tamo gdje su vam potrebne, bez pokretanja posebne komande. Trenutno je ova funkcionalnost dostupna za određene tipove entiteta na Windows platformi.

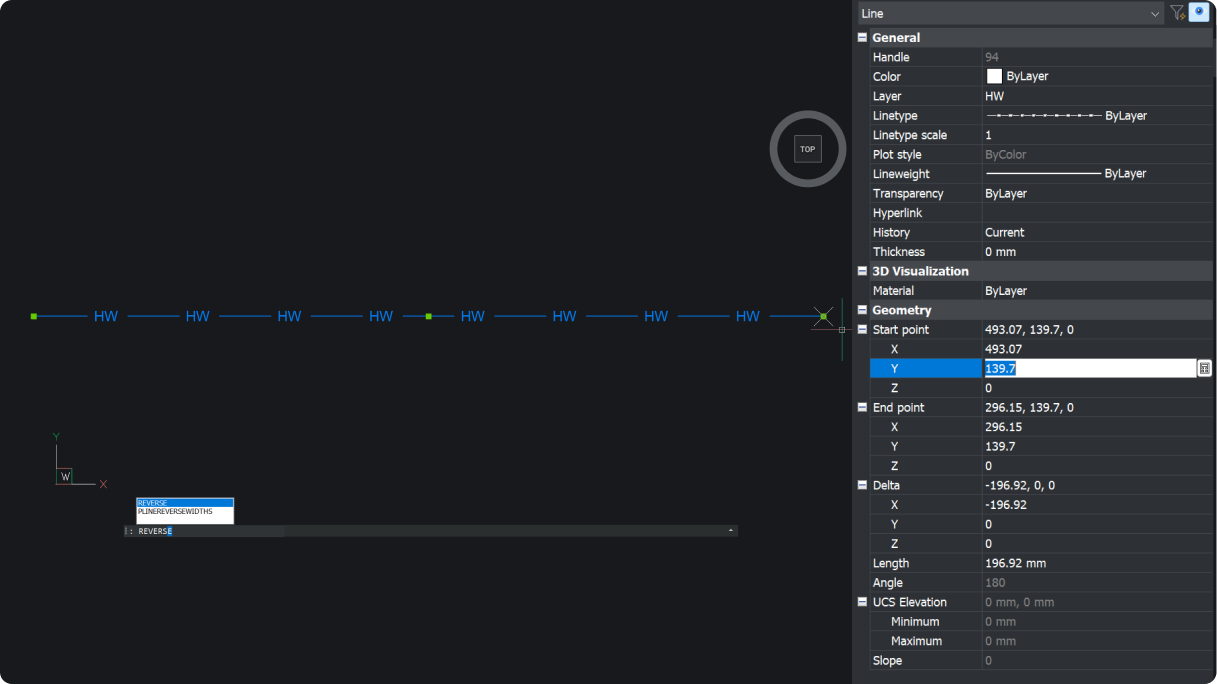

Reverse: promijenite smjer geometrije jednom komandom
Komanda Reverse obrće redoslijed vrhova u jednom koraku. Pokrenite je na liniji čija se početna tačka nalazi na dnu i početna tačka će se premjestiti na vrh. Sav tekst koji zavisi od smjera biće obrnut zajedno s njom. Komanda Reverse radi s linijama, polilinijama, splajnovima i heliksima, pružajući brz i precizan način za promjenu smjera geometrije.

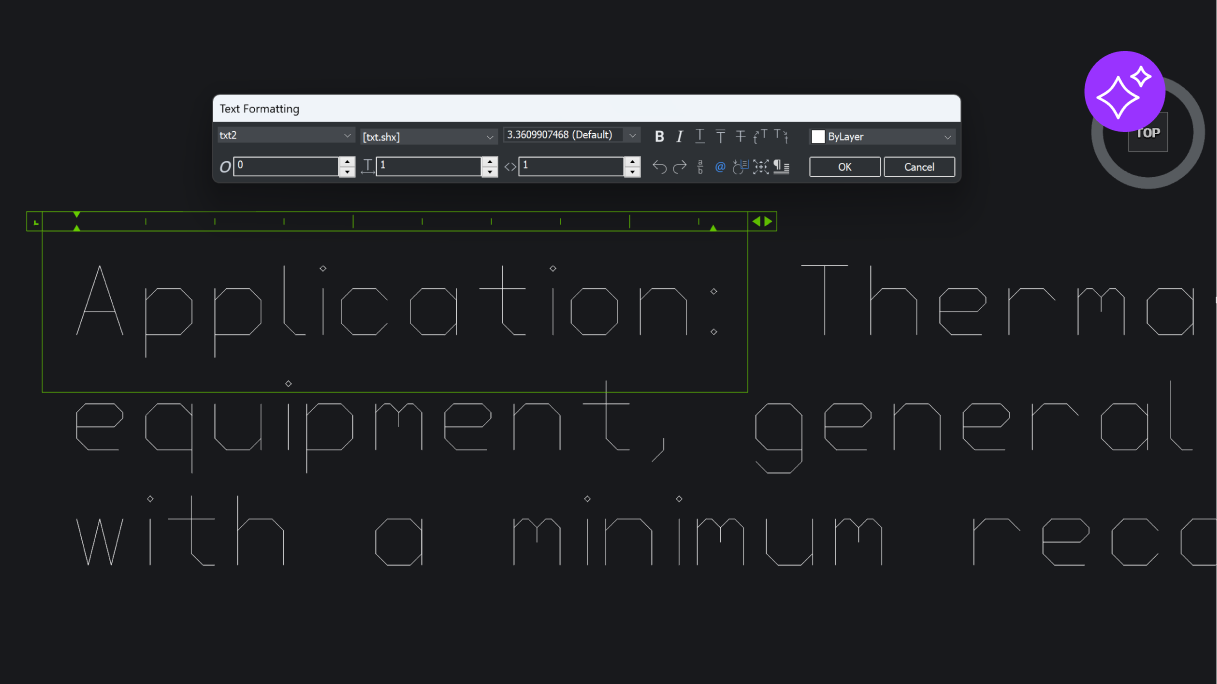

Urediv SHX tekst iz uvezenih PDF-ova
Uvezite PDF, a BricsCAD će sada automatski pretvoriti SHX tekstualnu geometriju u uređiv tekst (PDFSHXTEXT). Nema više ručnog prekucavanja uvezenih oznaka niti nepotrebnih grešaka pri prepisivanju.

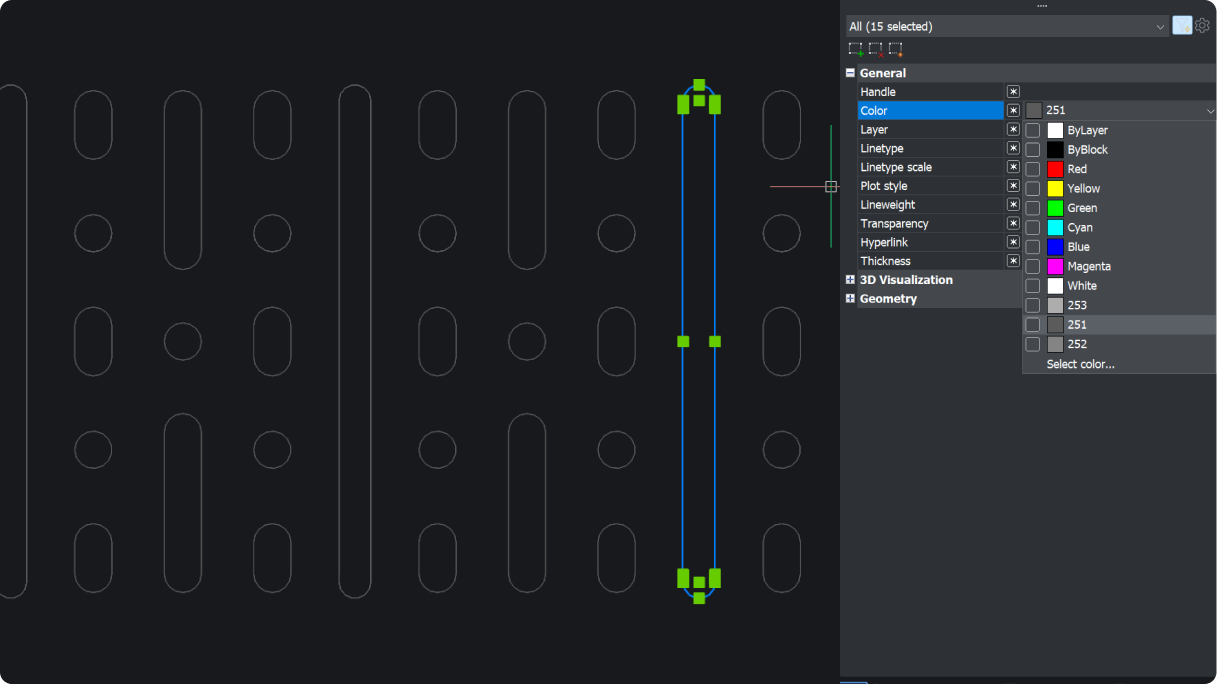

Brži i pametniji Quick Select
Quick Select je sada efikasniji na dva načina. Prvo, možete napraviti više odabira bez napuštanja dijaloga, tako da premještanje, na primjer, dijagonala skele s više slojeva na jedan sloj sada možete obaviti u jednom prolazu umjesto u više njih.
Drugo, filtriranje je pametnije: zamjenski znakovi (wildcards) sada rade i u tekstualnim svojstvima. Želite pronaći sve blokove čiji naziv počinje sa “BAS”? Odaberite operator za podudaranje pomoću zamjenskih znakova, unesite kriterijum i trenutno izdvojite upravo te blokove.
Mogućnosti odabira dodatno su proširene izborom na osnovu svojstava u panelu Filter: pokrenite upite zasnovane na svojstvima za odabir, poništavanje odabira, dodavanje ili uklanjanje entiteta – iz panela ili putem komandne linije – i sačuvajte filtere za ponovnu upotrebu na narednom crtežu.

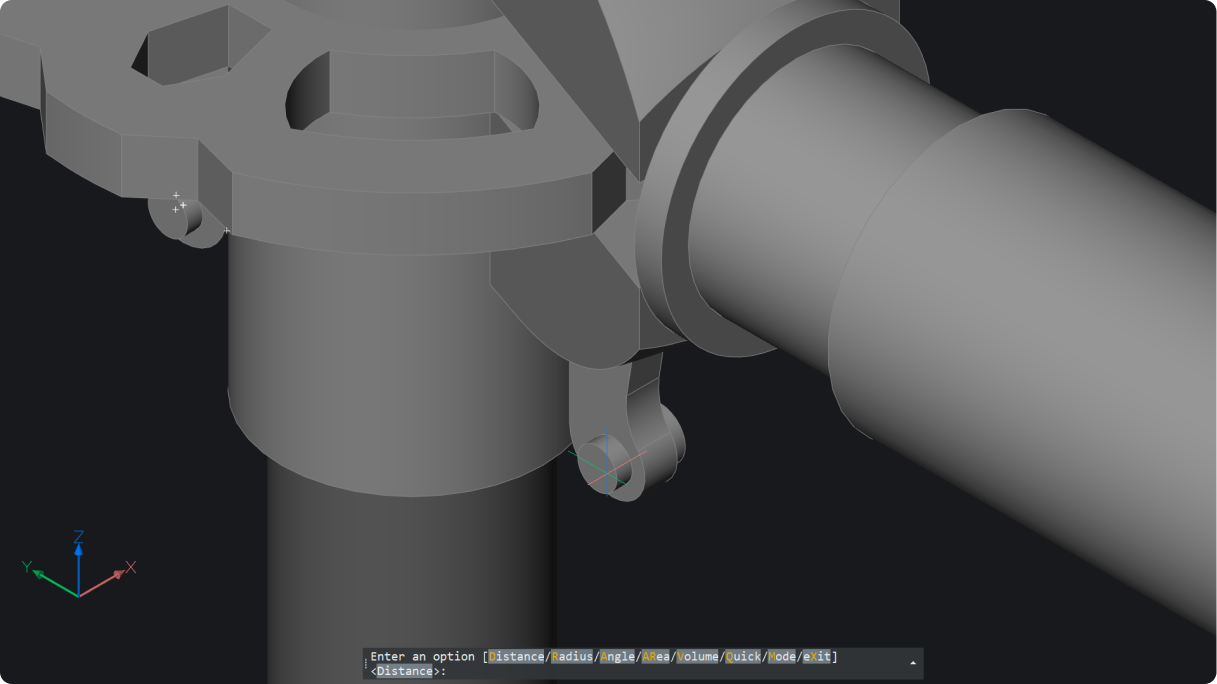

Dinamičko mjerenje na ekranu pomoću MeasureGeom
Komanda MeasureGeom sada dinamički prikazuje udaljenosti i uglove direktno na ekranu. Pomjerite pokazivač preko entiteta u prikazu tlocrta i prikaz će se automatski prebaciti na cijeli ekran, tako da su mjerenja lako čitljiva, dužine i uglovi na svakom uglu poligona ili radijus kruga.
Može mjeriti jedan ili više entiteta: prikažite površinu jednog poligona u komandnoj liniji ili izračunajte ukupnu površinu kruga i poligona zajedno. Podržano je i mjerenje zapremine. Izračunajte zapreminu 3D tijela ili zadajte visinu 2D entitetu, a BricsCAD će izvršiti proračun. Potrebna su vam svojstva mase? Prikažite ih u komandnoj liniji ili ih sačuvajte u tekstualnu datoteku po izboru.

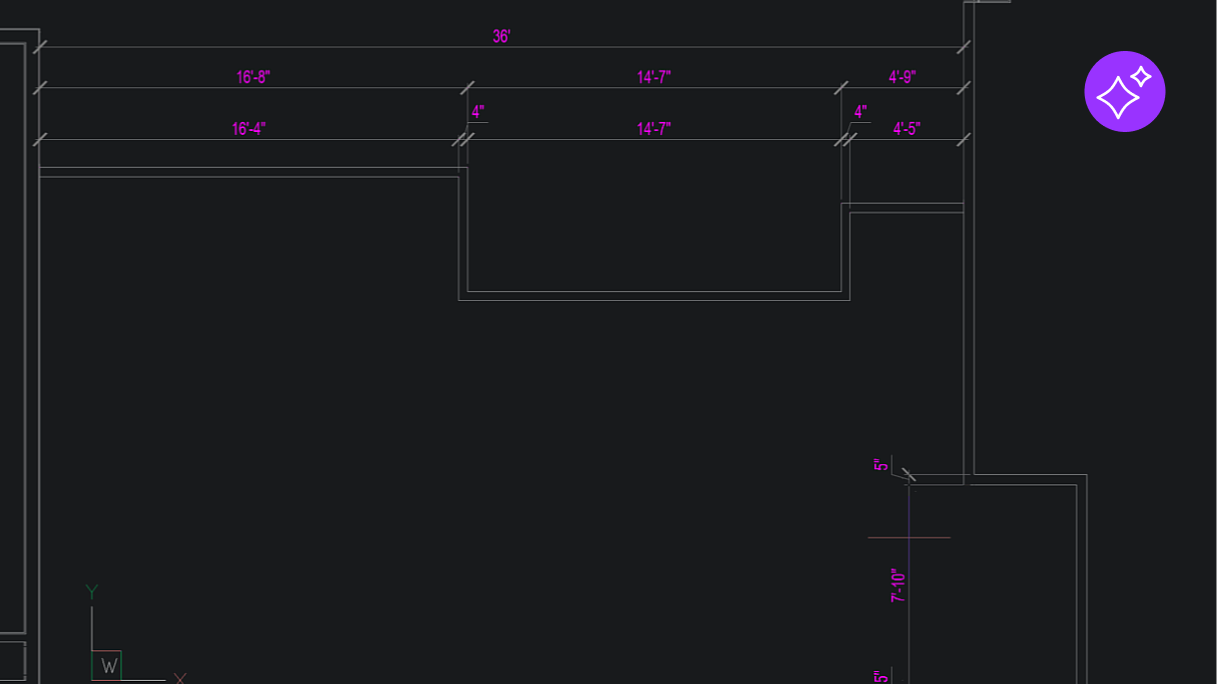

QDIM Advanced način rada: kotirajte cijeli crtež u jednom prolazu
Novi Advanced način rada komande QDIM dodaje višesmjerne lančane kote, kontrolu nivoa detalja i prikaz uživo, tako da možete postaviti sve potrebne kotne linije jednom komandom, umjesto jednu po jednu. Ova funkcionalnost je jedinstvena za BricsCAD i predstavlja značajnu uštedu vremena pri radu sa složenim 2D crtežima.

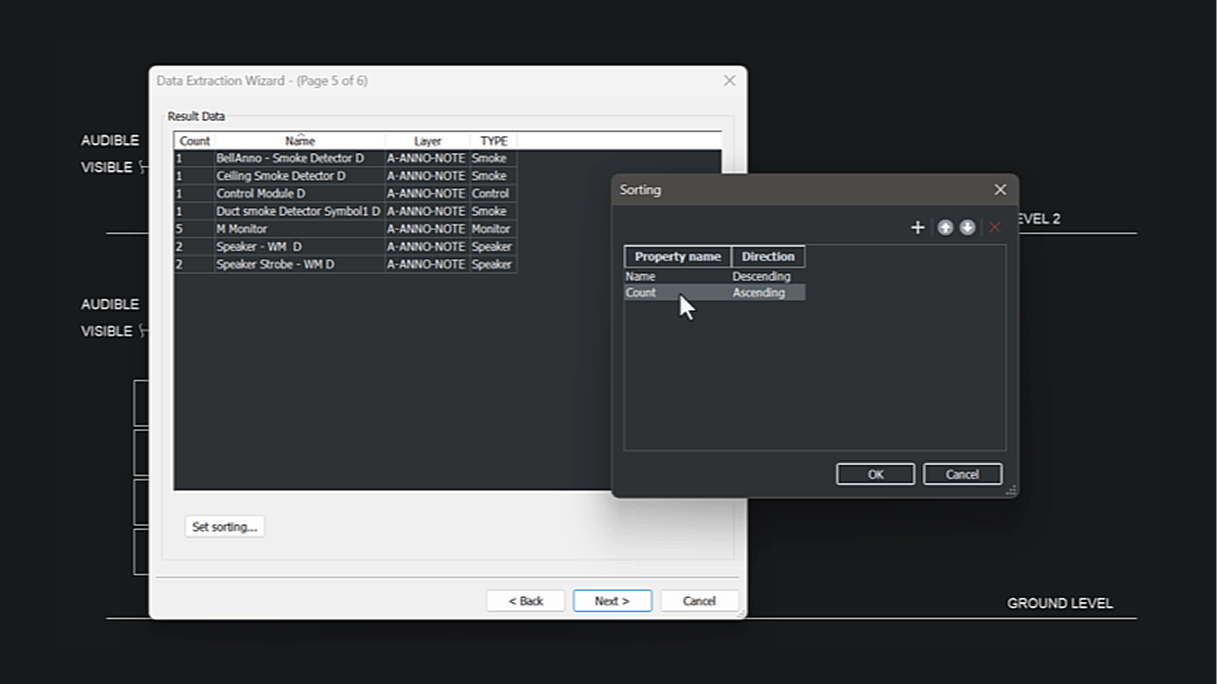

Sortirano izdvajanje podataka
U Data Extraction Wizardu (DATAEXTRACTION) sada možete odabrati redoslijed sortiranja polja. Izlazni podaci su pregledno organizovani i sortirani prema prioritetu polja, uz manje potrebe za naknadnim ručnim uređivanjem.

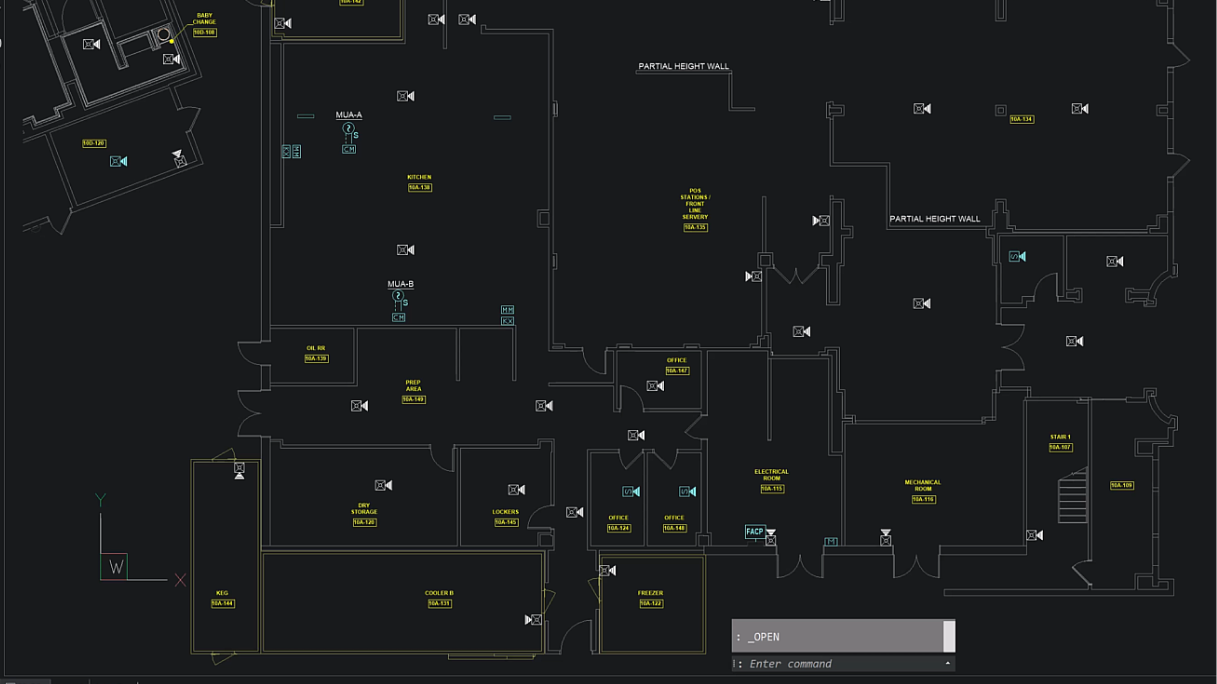

Obavještenja o stanju crteža
Novi Health Advisor radi u pozadini i prepoznaje potencijalna poboljšanja vašeg crteža, preporučujući odgovarajuće ispravke kako bi se problemi otkrili prije nego što vam kasnije oduzmu vrijeme.
Crtajte brže uz BricsCAD V26
BricsCAD V26 omogućava da 2D projektovanje obavljate brže, sigurnije i uz manje klikova: Blockify je sada ugrađen direktno u kreiranje blokova, Trim i Extend nude pregled u stvarnom vremenu, dostupno je dinamičko mjerenje, a radni prostor možete prilagoditi tačno prema svojim potrebama. Tu su i kotiranje cijelog crteža u jednom prolazu, uređivanje SHX teksta iz uvezenih PDF-ova, provjera stanja crteža u pozadini i odabir entiteta na osnovu svojstava. Zajedno, ova unapređenja omogućavaju da projekte završavate brže i efikasnije.
